Мишень бегущий кабан
Мишенная установка для стрельбы по движущейся мишени «Бегущий кабан»
Мишенная установка с движущейся мишенью «Бегущий кабан» предназначена для выполнения упражнений по стрельбе из огнестрельного оружия любых калибров (в т.ч. и нарезных) на учебно-тренировочных занятиях, при проведении соревнований по стрелковым видам спорта, или при отработке вариантов охоты на диких зверей, например, на стрелковых полигонах охотничьих хозяйств.
Установка «Бегущий кабан» спроектирована под размер мишени 1215 × 735 мм (мишень для стрельбы из винтовки на дистанцию 50 м).
Сроки изготовления 4 недели.
Установка обеспечивает в автоматическом и ручном режиме равномерное фланговое перемещение подвижной группы с мишенью по путепроводу с заданными скоростями.
Длина рельсового пути 16 м (ширина 0,9 м). Окно пробега 10 м.
Электродвигатель 2-х скоростной, 3-х фазный, торможение динамическое.
Номинальное напряжение 380 В. Потребляемая мощность не более 1,5 кВт.
Скорость мишени 2 м/сек и 4 м/сек.
Переключение тумблером, произвольное.
Время разворота мишени 15 сек.
Опрокидывание системы производиться устройством МЭО 60 Вт.
Тяговый стальной трос диаметром 3-4 мм.
Наличие выносного пульта управления. Длина кабеля 40 м.

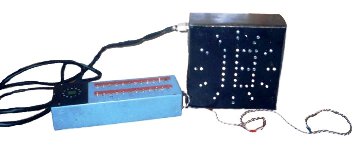

Результаты стрельбы высвечиваются на табло.
Защитные стенки выполняются из доски толщиной 35 мм.
Количество щитов 4 шт. Размер щита 2,0 х 3,0 м.
2 щита в » размер 0,6 х 10 м.
Защитный бруствер насыпается по прилагаемой схеме (смотри раздел Схема установки).
Опоры из швеллера
60 мм. Количество 12 шт. Длина 2,5 м (возможно использование твердых пород со специальной пропиткой).
Толщина бруса 0,3 м. Количество 6 шт. Длина 2,7- 3,0 м.
Вес конструкции (без защитных устройств) около 160 кг.
По желанию заказчика можно установить подсветку устройства.
Стоимость оборудования указана без расходов на доставку до места установки и монтаж.
Установки изготовляются индивидуально. Изготовление начинается после предоплаты.
Примечание: Цена указана на 15.09.2008 г.
Примечание: Цена указана на стандартный вариант поставки (смотри разделы Описание и Схема установки.). Если заказчику требуется внести коррективы в комплект поставки: изменить габаритные размеры устройства, изменить комплектующие, получить дополнительные опции (например, подсветка устройства) и. т. п., то необходима дополнительная проработка сметы.
В связи с постоянным ростом цен на материалы, комплектующие, прочее оборудование, топливо и т.д. цена при заказе оборудования может отличаться.
Монтажные работы и доставка оборудования оплачиваются отдельно (смотри раздел Доставка и Монтаж).
Примечание: Возможна закупка оборудования без монтажа.
Стоимость доставки от места изготовления до Москвы в товарном вагоне составит 6800 рублей (RUR) . До других населенных пунктов необходима дополнительная проработка транспортных расходов.
Установка является интеллектуальной собственностью, поэтому автор- изготовитель предпочитает самостоятельно монтировать установку.
Примечание: Подготовку стрелковой площадки и подведение коммуникаций производит заказчик оборудования.
Подобная установка без учета зоны безопасности и подготовительного к стрельбе рубежа монтировалась на площадке 40 х 20 м.
Стоимость монтажных работ составляет 5500 рублей (RUR) . Сроки монтажа
Примечание: 3-4 дня.
Дополнительные затраты: Стоимость проезда представителя изготовителя до Москвы 7000 рублей (RUR) . Командировочные расходы 1400 рублей (RUR) в день.
Примечание: При проведении монтажных работ заказчик оборудования предоставляет сварщика, подсобного рабочего и инструмент. Перечень инструмента предварительно согласовывается.
Примечание: Данные суммы расходов на транспортировку и монтаж указаны на 15.09.2008 г и могут корректироваться с учетом изменения цен и инфляции.
Установка «Бегущий кабан», далее установка, предназначена для совершенствования стрелковой подготовки охотников в стрельбе из гладкоствольного оружия и проведения стрелково-охотничьих соревнований.
2.1.Установка обеспечивает перемещение мишени в «окне» по направляющим в обе Стороны со скоростью около 2 м/с и 4 м/с («медленный бег», «быстрый бег»)
2.2.Управление установкой осуществляется оператором со стационарного или выносного пульта управления.
2.3.Установка рассчитана на работу от сети 380 В, 50Гц+-1% в диапазоне температур окружающего воздуха от -20°С до +40°С при влажности 70%.
Блок управления «БУ» установкой обеспечивает:
2.3.1. Включение и выключение электропитания от сети.
2.3.2. Пуск влево, пуск вправо и аварийный останов мишени.
2.3.3. Ручное или автоматическое управление поворота каретки мишени на пульте управления или от выносного пульта.
2.4.Прочие технические характеристики:
2.4.1. Номинальный ток нагрузки не более 3,5, А
2.4.2. Габаритные размеры:
— длина направляющих от 16 м;
— ширина направляющих до 1,0 м;
— мишенная каретка 1,2 м х 0,9 м;
— пульт управления 500 х 400 х 200 мм.
2.4.3. Масса не более 160 кг.
2.4.4. Потребляемая мощность двигателя не более 1,5 кВт.
2.4.5. Механизм МЭО 60 Вт.
2.4.6. Цикл переворота каретки 15 сек.
В базовый комплект поставки входят:
1. Блок управления установкой 1 шт.
2. Концевой выключатель 2 шт.

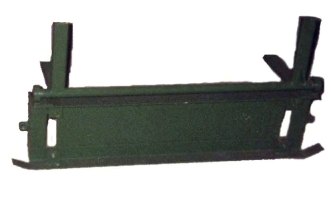

3. Каретка 1,2+0,9 1 шт.

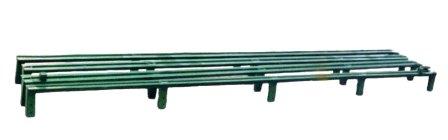

4. Направляющие 16 м 1 комплект

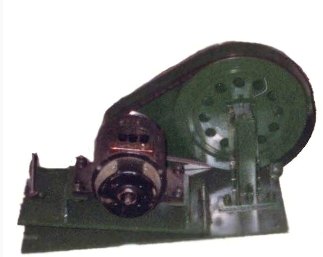

5. Двигатель 2-х скоростной с редуктором 1 комплект
6. Выносной пульт управление 1 шт.
7. Механизм МЭО 1 шт.
8. Комплект проводов 1 шт.
9. Трос 3-4мм 34 м 1 шт.
10. Талреп 1 шт.
11. Паспорт изделия 1 шт.
3.2.Комплект поставки может изменяться по согласованию с заказчиком.
4.1. Установка должна быть заземлена с помощью клеммы заземления медным проводом не менее фазного.
4.2. Подключение, обслуживание и ремонт установки производить только при снятом напряжении питания.
4.3. Сопротивление изоляции должно быть не менее 20 Ом на испытательном напряжении 1000 В.
Монтаж установки производится в следующей последовательности:
5.1. Подготовка стрелковой площадки (в соответствии с требованиями разрешительной системы МВД), ориентированной в направлении стрельбы «на север».
Высота пулеприёмного вала должна быть не менее 6 метров. Высота боковых защитных валов не менее 2 метров.
5.2. На линии мишеней, строго в створе с направляющими, заливается бетонное основание размером 1000 × 1000 × 200 мм для монтажа двигателя с редуктором.
5.3. На поперечно уложенные шпалы (расстояние между шпалами- 0,8 м) сечением 100 × 100 мм, длиной 1200 мм устанавливаются брусья из твёрдых пород дерева длиной 16 метров согласно прилагаемой схеме. Шпалы и брусья необходимо обработать пропиткой-антисептиком.
5.4. Монтируются направляющие в соответствии с маркировкой, и прикрепляются к брусу саморезами 3,5 × 41. Количество секций может быть от 2 до 8 (в зависимости от длины пролета).
5.5. Стыки направляющих и сварочные швы зачищаются шлифовальной машиной.
5.6. На направляющие устанавливается каретка.
5.7.На бетонном основании устанавливается, соблюдая соосность, электродвигатель с редуктором и закрепляется анкерными болтами.
5.8.Установается трос в соответствии со схемой и производится его натяжение талрепом.
5.9.Установаются концевые выключатели.
Для безопасной и надёжной работы установки необходимо защитить механизмы и устройства защитным бруствером из непростреливаемого материала (Смотри раздел Схема установки).
6.1.Наружным осмотром проверить комплектность установки и отсутствие механических повреждений.
6.2.Осуществить подключение внешних цепей установки согласно схеме.
6.3.Электропитание установки осуществляется от трехфазной сети напряжением 380 В, 50Гц, подключённое к блоку управления установки.
6.4.Включить автоматы на боковой панели управления, должна загореться индикация «Контроль фаз» на верхней панели блока управления (БУ). Питание поступает в электросхему установки. Установка готова к работе.
6.4.1.Работой установки управляет блок управления (БУ), который состоит из следующих узлов:
а). Узел управления (УУ) — служит для управления направлением движения каретки и определением границы остановки каретки по сигналам концевых выключателей SQ1 или SQ2.Узел управления состоит из следующих элементов:SA 1, K1-4, SA 1-2;
б). Узел торможения (УТ) — служит для торможения каретки после снятия питания от электродвигателя. Торможение осуществляется путём подачи постоянного в обмотки двигателя. Узел торможения состоит из: K5; KM-T; PB; TP 1; VO 1;
в). Узел поворота мишени (УПМ) — служит для поворота мишени как в ручном режиме работы, так и в автоматическом. Узел поворота мишени состоит из: механизма МЭО; SA 3;
г). Узел коммутации (УК) — служит для подвода питающих напряжений к узлам БУ и их защиты от перегрузок, а так же для выбора скорости движения каретки 2 м/с или 4 м/с и состоит: Q1-4; SA 4; КМ 1-4;РТЛ и электродвигателя согласно паспорту.
6.5. Для управления направления движения каретки необходимо тумблер SA 1 = направление = на БУ перевести в выбранное направление движения, каретка начнёт движение и по сигналу от SQ 1 или SQ 2 произойдет остановка каретки узлом торможения, путём подачи питания в обмотки электродвигателя. В зависимости от выбранного режима работы узла поворота МЭО, произойдёт поворот мишени, как в автоматическом, так и в ручном режиме за 15сек.
6.6.Для останова мишени во время движения необходимо нажать кнопку «стоп» на БУ или на выносном пульте(SA)перевести в =О=
6.7.Для отключения от сети выключить (SF) сеть.
6.8. Внимание ! При работе от выносного пульта тумблер на БУ «направление» необходимо установить в =О=. При работе от БУ выносной пульт должен быть отключён.
7.1.Температура окружающего воздуха от -20°С до+40°С.
7.2.Относительная влажность воздуха 70% при 35°С .
8.1.Изготовитель гарантирует соответствие Установки требованиям и техническим характеристикам при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.
8.2.Гарантийный срок эксплуатации 12 месяцев со дня отгрузки потребителю, но не более 18 месяцев со дня изготовления. В пределах гарантийного срока Изготовитель обязуется безвозмездно устранять неисправности, если потребителем будут соблюдены правила эксплуатации.
8.3.Качество функционирования гарантируется, если в месте эксплуатации уровень электромагнитных помех, распространяющихся по проводам, не превышает 3 степени жёсткости по ГОСТ р 50009-92.
Производство Республика Беларусь.
